Монтаж колючей проволоки и электрошоковая система «АКЛ Егоза»

Предназначение продукции

«Колючка» Егоза, поставляемая практически во все страны постсоветского пространства, – не один и даже не несколько видов колючей проволоки от популярного бренда. Предлагаемый ассортимент помогает практически в любом случае, когда территории требуется качественная защита от постороннего проникновения.

Направленность отдельных марок ограждений Егоза зависит от металла, внешнего вида и основной конструкции.

Вид конструкции и порядок расположения зависят от требуемого уровня защищенности объекта

Продукция может использоваться, как:

• средство создания самостоятельного забора Егоза;
• вспомогательный элемент для дополнительной безопасности уже имеющейся конструкции;
• способ создания нетривиального ландшафтного дизайна газонов, клумб, цветников, а также изгородей небольшого размера;
• возможность предотвращения проникновения посторонних;
• защита от вандализма или ухода с зоны выгула крупного рогатого скота;
• замена сигнализации и запорно-заборного устройства.

Вариант исполнения сплошного ограждения из колючей нити

Выбор одной из разновидностей колючей проволоки Егоза диктуется насущной необходимостью. В промышленном объеме – для защиты участков с потенциально опасными веществами (промзон, свалок, специализированных хранилищ) или предотвращения проникновения с намерением разрушить, похитить, завладеть имуществом или секретной информацией.

Колючая проволока представляет серьезное препятствие для незаметного проникновения на вашу территорию, так как значительно задерживает злоумышленника. Незваному гостю нужно будет приложить немало усилий, чтобы выпутать одежду и снаряжение из железных сетей.

Кроме того, “колючка” может наносить равные раны разной степени тяжести. Даже хорошо снаряженный преступник потратит уйму времени на преодоление проволочной преграды, что значительно повысит патрулю шансы обнаружить недоброжелателя.

Применение изделия ленточного типа (АКЛ)

На сегодняшний день производится множество различных видов проволочных ограждений. За всеми новинками уследить просто не возможно, поэтому в данной статье представлены только основные модификации.

Ленточная. Представляет собой металлический шнур, обвитый армированной лентой с острыми режущими краями. Режущая часть выполнена в виде острия, которое может повреждать различного рода материалы, вплоть до мягких тканей человека. На практике используется в составе защитный сооружений, в частности на основной раме и опорах.

Классическая. На изображении показана проволока колючая одноосновная представляет собой стандартную одноосновную конструкцию, изготовленную из стали, которая по всей плоскости вооружена металлическими шипами. На практике из проволоки данного вида можно построить самостоятельные оградительные сооружения.

Предыдущий тип изделия в большей степени находит применение в быту, а на более серьезных постройка используются конструкции из армированной ленты – такие, как Гюрза, Егоза.

Границы применимости этого типа:

• Ограждения, выполненные в виде плоской спирали
• Сетка с ромбической формой ячеек
• Ограждения, имеющие форму объемной спирали

Для монтажа данных конструкций необходимо профессиональное оборудование: шлифовальная машина, арматурные ножницы и прочие спец.приспособления.

Оцинкованную стальную проволоку с шипами по всей длине. Толщина ее – 2,8 мм. Является самой простой защитной конструкцией для защиты своего хозяйства на ферме или даче;

Армированную (рифленую) ленту. Выглядит как тонкая стальная полоса с острыми как лезвия краями. Имеет 2 разновидности – АКЛ (прямая) и АСКЛ (скрученная).

Применение традиционной колючей проволоки

Этот тип проволоки использовался еще два века назад для оградительных сооружений для скота и военных фортификационных построек. В наши дни это изделие используется владельцами частных сооружений.

Главные преимущества колючей проволоки – ее не высокая стоимость и легкость материала. Поэтому она находит применение в оформлении ограждения, на изображении представлены варианты использования колючей проволоки для ограждений.

Осуществить ее монтаж тоже не вызывает сильных затруднений. На расстоянии не больше трех метров в землю вкапываются вертикальные опоры, и между ними натягивается сама проволока.

Чтобы увеличить КПД конструкции рекомендуется дополнительно натянуть проволоку поперек основной линии. Колючую нить так же можно использовать для дополнения к уже построенным защитным сооружениям. В таком случае проволоку устанавливают на верхней части ограждения.

Применение скрученной ленты (АКСЛ)

Главной функцией АКСЛ является защита верхнего контура оградительных сооружений. Кроме того, она находит применение в неприкасаемых для животных преград. Изделие просто выкладывается на поверхность земли объемными волнами. Для монтажа необходима специальная амуниция и проф.оборудование.

Главные особенности этого изделия: высокая прочность, стойкость к коррозии, отсутствие реакции на перепады температур. Применяется в народном хозяйстве, при постройке фортификационных конструкций и для защиты частных объектов.

Ограждение из проволоки своими руками

Конструирование забора из колючей проволоки начинается с выбора типа сооружения, от этого будет зависеть и сама установка изделия. Далее нужно определить, будет ли это самостоятельная конструкция или же дополнительная к уже готовому сооружению.

Для самостоятельного ограждения необходимо наличие опорных столбов, промеж которых будет крепиться проволока. Стойки выбирают из дерева, металла или бетона. Установка происходит путем вживления стоек в землю на определенном расстоянии. Промежуток между столбами не должен превышать 2.5-3 метров.

Если вы собрались конструировать забор самостоятельно, вам необходим перечень специальных инструментов, так же защитные перчатки, плотная одежда, чтобы обезопасить себя от ранений.

Алгоритм установки:

• Разметка территории
• Монтаж опорных стоек
• Установка кронштейнов при помощи болтов или сварки
• Установка колючей спирали на кронштейны поверху, с использованием специальных скоб
• Протягивание двойной струны через всю длину спирали
• Выравнивание спирали и ее крепеж при помощи специальных скруток
• Установка колючей проволоки между столбами на расстоянии 15-20 см
• Соединение проволоки между собой монтажными скобами.

Для усиления конструкции проволоку подключают к источнику электрического тока. Но для этого нужно повесить оповестительный знак.

Ограждение из колючей проволоки является, пожалуй, лучшим способом защиты частной собственности. Конструкция не требует высоких затрат и не вызывает больших затруднений в монтаже и эксплуатации. Отличное решение для того, чтобы уберечь вашу собственность от нежелательных посягательств.

Конструктивные особенности, применение

Тонкая лента (металлическая нить) с шипами по всей длине – такова конструкция колючей проволоки. Простая и незатейливая. Но очень эффективная!

Родиной «колючки» считается Франция, хотя знаменитость она приобрела в Америке благодаря одному фермеру по имени Генри. Он использовал ее как ограду, чем заинтересовал остальных.

Забор из колючей проволоки был надежным, обладал высокими защитными свойствами при довольно низкой цене. Это заинтересовало многих фермеров. На такое ограждение появился «бешеный спрос».

Первая компания, которая серьезно занялась продажей «колючек» смогла продать их 270 тонн!

Прошло немало времени с тех пор. Колючее ограждение по-прежнему востребовано и применяется для защиты:

• Частной собственности (территории);
• Военных баз;
• Специальных спортивных площадок;
• Стратегически важных объектов;
• Предприятий;
• Объектов, запущенных в строительство;
• Зон, где происходит специальное обучение собак;
• Различных колоний заключенных;
• Различных частных пастбищ.

Способы монтажа

Монтаж колючей проволоки осуществляется различными способами:

• На верхнюю часть уже установленного забора. Основное ограждение может быть сделано из любого материала: кирпича, дерева, металлических листов, бетонных плит. Проволока наверху создаёт дополнительный барьер на пути нарушителей границ. Сегодня чаще устанавливают егозу. Колючка крепится на кронштейны различных вариантов.
• На крышу или вокруг крыши. Проволока крепится либо на кронштейны, либо на дополнительные металлические струны.
• Создаётся сплошное защитное полотно. Колючая проволока крепится между соседними столбами. Столбы делаются из разных материалов, чаще всего из металла или дерева. Ограждение делается плоским или же объёмным. Такой проволочный забор не уступает по своей функциональности любому другому ограждению.

Несмотря на то, что монтаж колючей проволоки можно выполнять самостоятельно, эта работа требует предельной аккуратности и внимательности, иначе можно получить серьёзные повреждения. Для установки ограждения потребуются монтажные клещи и прочная кожаная или брезентовая спецодежда.

Плоское полотно

Полотно изготавливается из егозы. Оно представляет собой витки, скрепленные между собой скобами. Каждый последующий виток смещён относительно предыдущего на определённое значение. Такое полотно из колючей проволоки имеет приемлемый эстетичный вид. Поэтому его применяют в городе или в частном хозяйстве. Оно немного уступает спиральной конструкции в защитных качествах, но при этом, более дешёвое и компактное.

Кроме плоского полотна изготавливаются и объёмные конструкции – спирали егоза. Ограждение из такой конструкции выполняется в виде витков колючей проволоки, соединённых друг с другом небольшими скобами. Скобы крепятся в шахматном порядке. Диаметр егозы 450 мм – наиболее распространённый вариант для ограждений. Объёмная форма является труднопроходимым барьером. Спирали пружинят и не поддаются сдавливанию.

Забор представляет собой плетение из колючей проволоки, натянутое на столбы. Оно может быть плоским или объёмным в зависимости от вида используемой колючки. При хорошем каркасе ограждение получается довольно прочным, несмотря на кажущуюся простоту. Кроме этого, оно обеспечивает беспрепятственное проникновение солнечного света.

АКЛ, АСКЛ (Спиральное ограждение Егоза) — скрепление 5-ю клепками

НАИМЕНОВАНИЕ	КЛАСС	РЕКОМЕНДУЕМАЯ РАСТЯЖКА БУХТЫ, метры	КОЛ-ВО ВИТКОВ
Егоза АКЛ Ø 500/62/5	Профи	10 м	62
Егоза АКЛ Ø 600/62/5	Профи	10 м	62
Егоза АКЛ Ø 600/68/5	Профи XL	10 м	68
Егоза АКЛ Ø 900/42/5	Усиленный	10 м	42
Егоза АКЛ Ø 900/100/5	Усиленный	20 м	100
Егоза АКЛ Ø 950/100/5	Усиленный XL	20 м	100
Егоза АСКЛ Ø 500/62/5	Профи	10 м	62
Егоза АСКЛ Ø 600/62/5	Профи	10 м	62
Егоза АСКЛ Ø 600/68/5	Профи XL	10 м	68
Егоза АСКЛ Ø 900/42/5	Усиленный	10 м	42
Егоза АСКЛ Ø 900/100/5	Усиленный	20 м	100
Егоза АСКЛ Ø 950/100/5	Усиленный XL	20 м	100

НАИМЕНОВАНИЕ	КЛАСС	РЕКОМЕНДУЕМАЯ РАСТЯЖКА БУХТЫ, метры	КОЛ-ВО ВИТКОВ
Егоза АКЛ Ø 300/45/3	Дачная	8 м	45
Егоза АКЛ Ø 450/40/3	Эконом 45	8-10 м	40
Егоза АКЛ Ø 500/25/3	Стандарт	5 м	25
Егоза АКЛ Ø 500/50/3	Стандарт	10 м	50
Егоза АКЛ Ø 500/61/3	Стандарт	15 м	61
Егоза АКЛ Ø 500/40/3	Эконом 50	8-10 м	40
Егоза АКЛ Ø 600/50/3	Стандарт	10 м	50
Егоза АСКЛ Ø 500/50/3	Стандарт	10 м	50
Егоза АСКЛ Ø 500/40/3	Эконом 50	8-10 м	40
Егоза АСКЛ Ø 600/50/3	Стандарт	10 м	50

Все параметры указаны в таблице из расчета, что бухта находится в транспортировочном, сжатом виде.

Позиция	Диаметр мотка, мм	Рабочая длинна бухты, п.м	Количество витков-колец в одном п.м.	Кол-во скоб, шт	Диаметр сердечника, мм	Кол-во витков-колец в бухте, шт	Рабочий диаметр бухты, мм
Егоза АКЛ-400.15.5.3	400	15	5	3	2,5	75	390
Егоза АКЛ-400.15.6.3	400	15	6	3	2,5	90	390
Егоза АКЛ-400.15.7.5	400	15	7	5	2,5	105	395
Егоза АКЛ-450.15.5.3	450	15	5	3	2,5	75	440
Егоза АКЛ-450.15.6.3	450	15	6	3	2,5	90	444
Егоза АКЛ-400.15.7.5	450	15	7	5	2,5	105	448
Егоза АКЛ-500.15.5.3	500	15	5	3	2,5	75	480
Егоза АКЛ-500.15.6.3	500	15	6	3	2,5	90	485
Егоза АКЛ-500.15.7.5	500	15	7	5	2,5	105	490
Егоза АКЛ-550.15.5.3	550	15	5	3	2,5	75	520
Егоза АКЛ-550.15.6.3	550	15	6	3	2,5	90	525
Егоза АКЛ-400.15.7.5	550	15	7	5	2,5	105	530
Егоза АКЛ-600.15.4.3	600	15	4	3	2,5	60	540
Егоза АКЛ-600.15.5.3	600	15	5	3	2,5	75	550
Егоза АКЛ-600.15.6.5	600	15	6	5	2,5	90	556
Егоза АКЛ-600.15.7.5	600	15	7	5	2,5	105	562
Егоза АКЛ-600.25.5.3	600	25	5	3	2,5	126	550
Егоза АКЛ-650.15.4.3	650	15	4	3	2,5	60	600
Егоза АКЛ-650.15.5.3	650	15	5	3	2,5	75	605
Егоза АКЛ-650.15.6.5	650	15	6	5	2,5	90	612
Егоза АКЛ-650.15.7.5	650	15	7	5	2,5	105	618
Егоза АКЛ-750.25.4.3	750	25	4	3	2,5	100	690
Егоза АКЛ-750.15.5.5	750	15	5	5	2,5	75	700
Егоза АКЛ-750.25.5.5	750	25	5	5	2,5	126	700
Егоза АКЛ-900.25.3.3	900	25	3	3	2,5	75	820
Егоза АКЛ-900.15.4.3	900	15	4	3	2,5	60	835
Егоза АКЛ-900.15.5.5	900	15	5	5	2,5	75	850
Егоза АКЛ-900.25.5.5	900	25	5	5	2,5	126	850
Егоза АКЛ-950.25.3.3	950	25	3	3	2,5	75	890
Егоза АКЛ-950.15.4.3	950	15	4	3	2,5	60	900
Егоза АКЛ-950.15.5.5	950	15	5	5	2,5	75	900
Егоза АКЛ-950.25.5.5	950	25	5	5	2,5	126	900

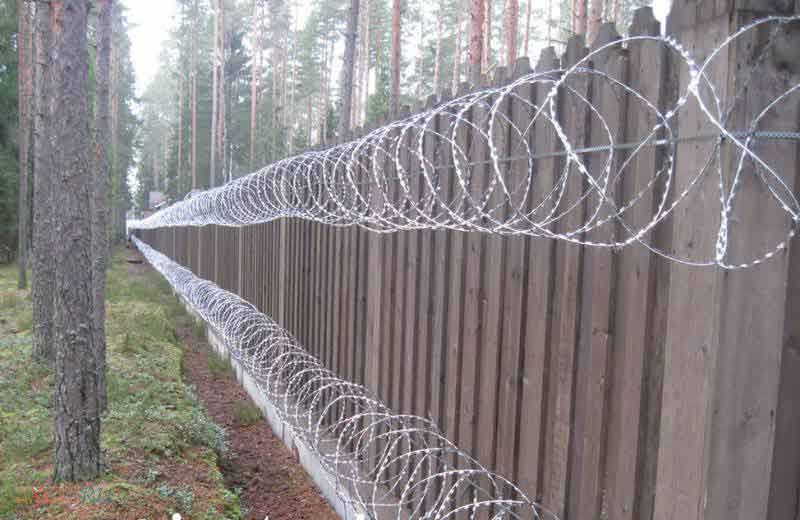

Монтаж колючего ограждения на обычном заборе

Самый простой способ обезопасить свой участок — при помощи установки колючей проволоки поверх готовой ограды. Форма и способ монтажа определяется особенностями заграждения. Чаще всего на опорах крепят специальные кронштейны, которые будут удерживать «колючку».

Для установки защитного приспособления на забор своими руками понадобится:

• шипованная проволока;
• кронштейны;
• сварочный аппарат, электроды;
• металлические скобы, плоскогубцы;
• стальная струна.

Как сделать защитный слой поверх готового забора? Для этого необходимо приварить к каждому столбу кронштейн. Ленту растягивают до необходимо состояния и закрепляют к приваренным элементам при помощи металлических скоб.

Как крепить «колючку» чтобы она не провисала со временем? Для этого внутри проволочных колец продевают струну, натягивая ее между кронштейнами. Она должна проходить на высоте 30-50 мм от верхнего края ограды. Струну крепят при помощи скоб, натягивая до упора. Затем распределяют спиральную шипованную ленту вокруг струны, формируя окончательно ее плотность.

Как изготовить колючую проволоку в 35-м масштабе

Для удобства изготовления колючей проволоки в масштабе 1:35 необходимо смастерить небольшой станок. Материалы могут применяться разнообразные, в данном случае послужил ПВХ. (фото 1)

Думаю длинней чем 50 см нет смысла делать, т.к. длина изготавливаемой проволоки может с играть злую шутку. Будет периодически рваться. Промежуточное пространство между стойками оптимально сократить до 40 – 45 см. Но будем довольствоваться тем, что есть и продолжим. В качестве образца и размеров я положил линейку, по которой вы сможете определить что и сколько вам делать.

На стойках обязательно надо сделать по крючку, как показано на фото выше.

Далее берем многожильный провод, желательно медный, с ним работать удобней и краска лучше ложится (фото 2).

Провод нашли, теперь начинаем аккуратно снимать с него изоляцию. Маленькими кусочками снимать удобней и легче. Если будите надрезать изоляцию, будьте внимательны, т.к. можете надрезать одну из жил проволоки, а может и больше. По этому спешить не надо, а надо снимать приблизительно по 2 см изоляции. И медленно – медленно стаскивать ее с проволоки. Кропотливый и тяжелый труд закончился и можно передохнуть (фото 3).

Отдохнули, поехали дальше. Для большего удобства изготовления проволоки нам надо изготовить небольшую деталь, с помощью которой будем скручивать проволоку.

Берем крупную скрепку, изгибаем ее по этому образцу, не забыв при этом вставить кусок старого использованного стержня, как показано на (фото 4).

Переходим к следующему этапу изготовления. Возьмем две жилки из пучка проволоки, на кончиках скручиваем петли так, что бы они не развязались сами под небольшой нагрузкой (фото 5).

Настал момент скручивания проволоки. Берем подготовленную проволоку, одним концом цепляем за крючок на станке, за вторую петельку цепляем наш инструмент закручивания (фото 6).

И вращательными движениями начинаем скручивать. Так как по всей длине проволока скручивается неравномерно, после десятка витков, переворачиваем проволоку, т.е. меняем концы и проделываем дальше нашу процедуру. Количество витков надо определять визуально, предварительно скачав из инета фотографию куска колючки (фото 7).

На фото 7 мы видим, для чего на скрепку мы надевали кусочек старого стержня. Он прибавляет удобство в скручивании.

Как только проволока приобрела скрученное состояние, ее надо натянуть на наш станок. В этом нам помогут канцелярские резинки. Складываем резинку пополам, одним концом вдеваем в петлю проволоки до середины, сгибаем и двумя концами надеваем на крючок станка (фото 8, фото 9).

Не всегда все идет гладко, рвется проволока, приходится укорачивать и конечно переделываем второй конец резинки (фото 10). Это фото на всякий случай, для информации.

И так, проволоку скрутили, на резинки подвесили, теперь надо заняться изготовлением самих колючек. Немного отвлекусь. Думаю не всем понятно, для чего мы проволоку подвесили на резинки. Поясняю. Когда начнем вязать колючку, нам придется оттягивать нашу скрученную проволоку, так вот что бы она не порвалась во время натяжки, мы и прикрепили проволоку на резинки.

Далее возьмем две жилки из пучка проволоки (фото 11).

Складываем две жилки вместе и один конец приматываем к петле скрученной проволоки (фото 12).

Теперь наступает ответственный момент, глаза будут в постоянном напряжении. По этому советую, проходя этот этап изготовления, как можно чаще отдыхайте, что бы не перенапрячь глаза.

Как только мы закрепили один конец нашей колючки, делаем маленькую петлю длиной 1 — 1,5 см, накладываем на скрученную проволоку и как бы проворачиваем вокруг по оси. При этом старайтесь что бы проволока на месте петли была как можно плотней, что бы получился плотный узелок. И как узелок сделали, сразу немного его затянем. Дальше делаем следующую петлю и процедуру повторяем (фото 13).

Расстояние между петлями делаем приблизительно в 1 см. И так далее повторяем процедуру изготовления колючки, пока не закончится проволока, не забывая при этом давать отдых глазам (фото 14).

Закончив накрутку колючки, берем супер клей, в данном случае используется Cosmofen. Заостряем зубочистку и аккуратно самым кончиком начинаем промазывать узлы колючки. Промазывайте только сами узлы, старайтесь избегать попадания клея на спаренную проволоку, отходящую от узлов. Т.к. попав клей на отходящую часть проволоки от узла, вы лишите тем самым, сделать колючки (фото 15).

Даем клею просохнуть и аккуратно начинаем обкусывать петли, оставляя кусочки отходящие от узлов на 1 мм (фото 16).

Положительные качества проволоки

Производителем Егозы в России является известная . Она выпускает колючую проволоку разных диаметров, которая надёжно охраняет различные территории от посторонних лиц. Это изделие обладает несколькими положительными качествами:

• Низкая стоимость.
• Дешёвое обслуживание.
• Простой монтаж.
• Многочисленные варианты ограждений.
• Высокое качество соответствует ГОСТ 285–69 .
• Заграждающие конструкции могут иметь любую высоту.
• Нейтральное отношение к агрессивным средам.

Изделие становится более прочным, увеличивается надёжность и срок эксплуатации. На стоимость метиза оказывает влияние вид материала, из которого он изготовлен. В основном она колеблется в пределах 780—850 рублей.

АКЛ, АСКЛ (Спиральное ограждение Егоза) — скрепление 3-мя клепками

Они делятся на следующие виды:

1. Прямой – такой кронштейн нужен для фиксации спирали, которую необходимо устанавливать в несколько рядов, либо производится монтаж спирального ограждения. Если материала не хватит, то есть возможность использовать его только для верхней части столбов, которые применяются в качестве опоры.
2. Г-образный – этот тип используют при монтаже защитной проволоки в 2–3 ряда. У кронштейна натянутые линии, его необходимо размещать на внутренней или внешней стороне изгороди. На него крепится и спиральная лента.
3. Y-образный вид, он нужен для установки объемной спирали либо монтажа острой спирали в 2–3 ряда.
4. Полукруглый – этот тип выбирается, если монтаж ленты производится на склоне либо непосредственно на земле. Его удобно использовать для крепежа спирального барьера.

Схема классического V-образного кронштейна
